真空吸砂機系列

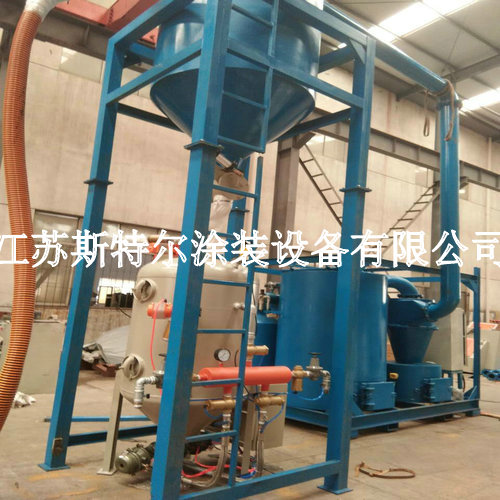

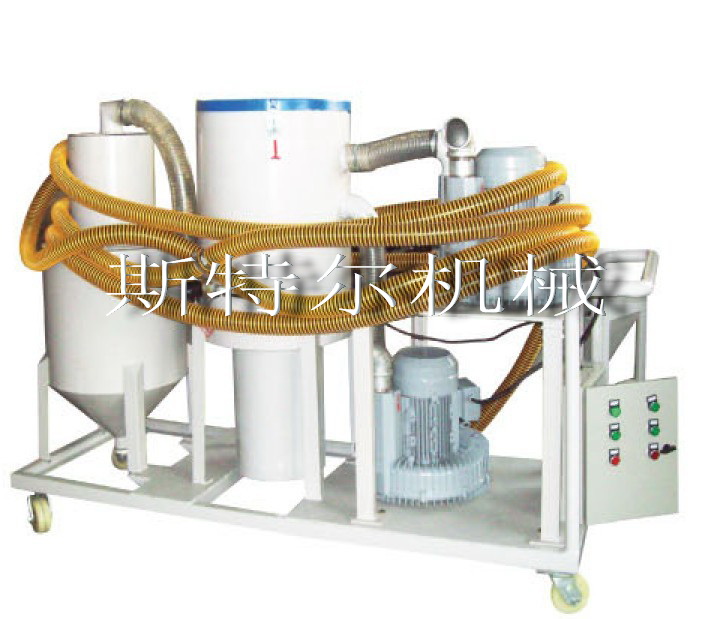

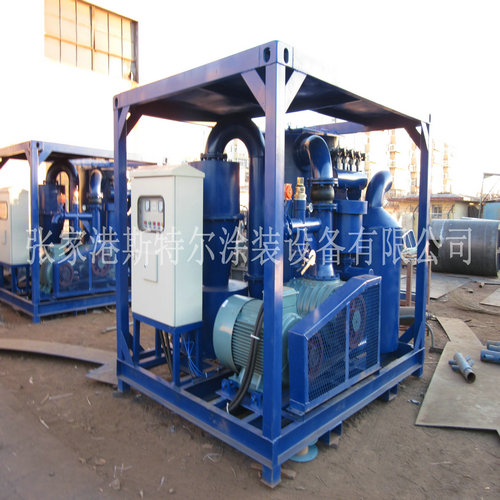

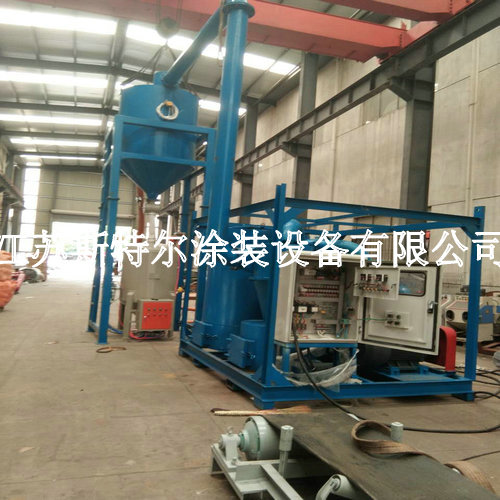

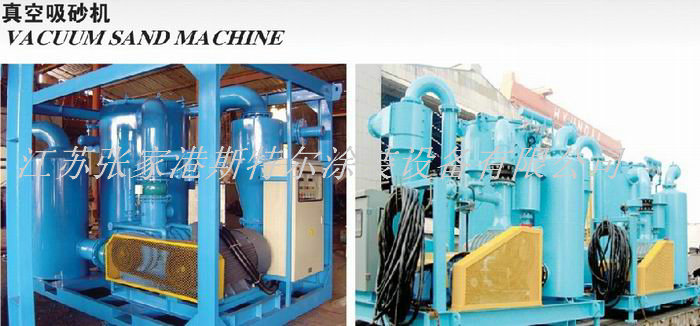

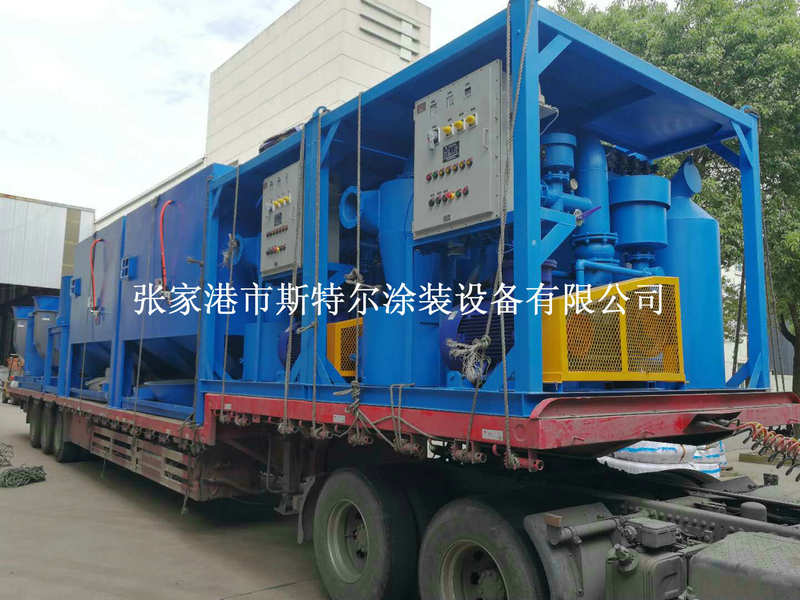

真空吸砂機（請向上看有大量量典例照片頭像供參照）

◆好產品優點 Product features

智能抽高壓氣吸砂機是專為環保再生資源回收銅礦砂，鋼砂等耐磨材料而開發的一個負壓力力氣運送設配。由重能力溶合器，漩風吸塵器，濾筒吸塵器，抽高壓氣泵，降噪器和電控系統柜等地方結構特征。結構特征緊密經久耐用。集裝柜結構框架更方便起重吊裝及堆高車打包。

SSCE系列產品電動真空度吸砂機具備著吸砂功能大，電率所耗低，組合件管理穩定可靠，工作簡變等特殊性。分全局移動式和分離式固定不變式倆種。

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆主耍技術設備因素 Main technical parameters

進口機械泵 Vacuum pump	BH250CV
最主要真空室度 Max vacuum degree	-0.06Mpa
風速 Air volume	50m3/min
躁聲 Noise	≤85db(A)

除塵設備器過濾程序占地面/的材料 64m2/高效性聚酯樹脂合成圖片化學纖維，要用水清潔

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

凈化器粉層釋放氧化還原電位Filter dust emission concentrations	≤10mg/m3
吸砂管直徑約Suck sand tube diameter	4"～5"
吸砂程度Suck sand ability	4-9t/h
臺式主機樣貌尺寸圖Air end Shape dimension	2900×2200×2250mm
主機結構含量Host weight	3800Kg
儲砂量Tore sand amount	8噸
外型尺寸規格Shape dimension	φ1700×3000mm
自重Weight	1400Kg
電器產品調節 PLC全智能的控制系統，設置多個的安全保護的 The electric control system, PLC automatic control which has many safety protection

◆基本水平性能指標 Main technical parameters

類型 Model	STR-55	STR-75	STR-90
效率 Power	55kw 三相電四線 Three-phase four-wire	75kw 三相電機四線 Three-phase four-wire	90kw 三相電四線 Three-phase four-wire
電源開關 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-系列表蒸空吸砂機水平個人信息

1.1 介簡

STR-類型負壓吸砂機，是專為收購噴砂粒料而規劃的另一種氣體壓力精力輸送帶機。分為建筑體式和分體式一定式全局式吸砂機關鍵代替集裝箱船特涂吸砂、集塵。綜合式吸砂機框架結構由鋼材焊制而成，上半部具有吊耳，下處具有吊車孔，手機移動貨運最為簡變。內外零零配件設計正確，既寬敞又更方便維護清洗保養。

整體的式吸砂機裝修設計為兩個標段：

▲設備主機及除塵系統空氣能機組。

▲吸砂罐：丸料出售罐。

將兩個第一單元用膠管連結。

任何內部組織不間斷組件均已施工接入好。用戶組供水、天燃氣就可以了實用。

工作式吸砂機常見中用船舶制造涂裝設備民房吸砂、吸塵器原理。

分離式式吸砂機按移動用戶噴涂鋼結構廠房裝設角度設置為下類單無：

▲虛擬主機組：抽水環真空泵、自驅動力、槍口制退器器。

▲煙氣凈化空調機組：漩風除灰器、濾筒除灰器、集灰斗、噴吹閥。

▲重量分離出來式吸砂罐：吸砂罐、料位器。

▲電機控制系統箱：PLC全一鍵程度保持。

將設備組、布袋除塵空氣能熱泵機組、吸砂砂罐用管材拼接，各配電、用氣方面與電機控制系統箱拼接好。玩家供水、天燃氣就可使用的。

基本點部件：

★韓國企業ST250VBF/ST150V羅茨機械泵泵主機電源。

★大范圍有效過濾材料濾筒抑塵器。

★高或許防水等級分大品牌電動伸縮機。

★ PLC 可語言編程序調控器。

1.2 工作的道理

機械泵室室度吸砂機加載后，在半自動嵌套循環辦公情況下下，機械泵室室度吸砂機的吸嘴半復制到砂料，在機械泵室室度泵的角色下，氧氣帶出著砂料經吸嘴進去吸砂管，在地心引力離心分離出來式吸砂罐里砂料與氧氣離心分離出來，砂料留下來吸砂罐里，氧氣由漩風濾塵器、濾筒濾塵器篩選經機械泵室室度泵、消聲器從排風扇口排放。吸砂罐里料滿后，由料位器意見反饋數據至電氣控制箱，吸砂機全一鍵的暫停服務。吸砂罐中砂料經全一鍵的放砂閥拉出，放砂時段為間距運行時段，放砂完結后吸砂機全一鍵的運行。在人工操作運行程序下，料滿全一鍵的暫停服務，吸砂機需人工操作運行，因此從不開機黑屏。

1.3 的安全保護裝置

STR品類蒸空吸砂機兼有變頻電動機電機負載愛護、蒸空度電機負載愛護、開啟與宕機半自動卸荷、斷相與相序愛護、噴吹閥縮短廢氣欠壓愛護、改裝排氣管氣溫愛護等強有力的加密管控愛護用途以保持吸砂機有效安全啟動。

1.4 STR型號渦流吸砂機產品規格

建筑體式吸砂機
